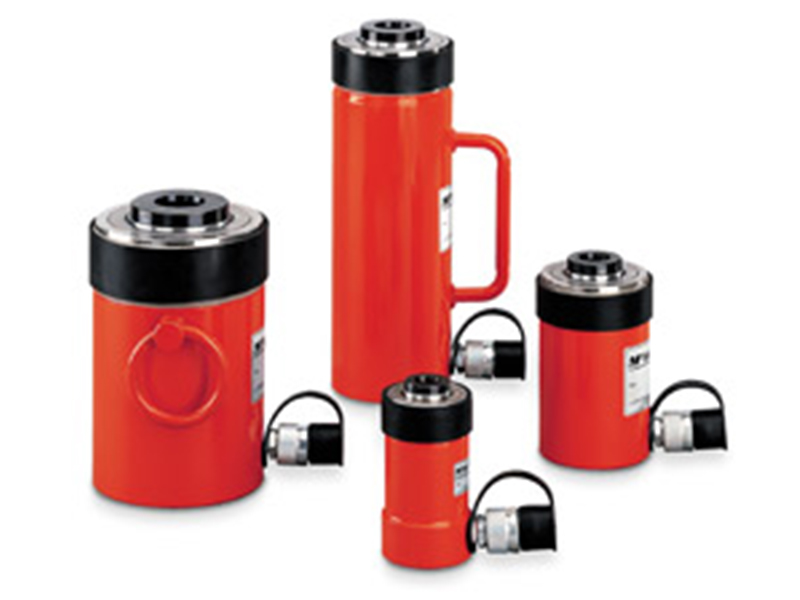

額定載荷 彈簧回程 12 - 93 噸
特殊的中空活塞設計使得螺紋拉伸桿可以穿過中空液壓缸以達到更高的承載能力。
中空型液壓缸在液壓拉馬器中作為動力裝置，可用于拔除軸承，齒輪和各種管子以及頻繁的拉伸作業。
產品特性：
采用Chro-Mo設計。
大的工作壓力700bar。
單作用原理，彈簧復位。
孔內徑尺寸大。
外缸和活塞采用高強度鉻鉬鋼經處理制成。
并配有可替換熱處理鍍鉻鞍座。
在缸底端和活塞桿配有公制螺紋。
止動固定環可防止活塞超行程工作。
可替換鞍座。
內外防塵油封，減少污染。
油管連接螺紋：3/8NPT含CFY-1型內絲螺紋
YS-21門5配有把手；YS-57/70配有吊環。
配套各種泵，請參閱第25-35頁。
液壓系統配件，請參閱第36-52頁。
主要功能：
通過與螺桿連接，中空型液壓缸可以產生極大的力，有助于各種維修或組裝作業。另外，中空型液壓缸可作為動力源，應用于在撥輪器套裝和測試臺。即使使用短行程液壓缸，在配合長螺桿和調整螺母下，也可產生更長行程。
技術參數：
承載能力 | 型 號 | 行 程 | 有效面積 | 蓄油量 | 本體高度 | 中心孔徑 | 外缸直徑 | 重 量 kg |
12 | YCS-12/40 | 40 | 17.2 | 71 | 142 | 20 | 70 | 3.5 |
12 | YCS-12/75 | 75 | 17.2 | 132 | 195 | 20 | 70 | 4.5 |
21 | YCS-21/50 | 50 | 30.5 | 153 | 173 | 27 | 100 | 8.5 |
21 | YCS-21/150 | 150 | 30.5 | 458 | 335 | 27 | 100 | 15 |
33 | YCS-33/60 | 60 | 47.9 | 287 | 193 | 33 | 114 | 12 |
33 | YCS-33/150 | 150 | 47.9 | 716 | 343 | 33 | 114 | 21 |
57 | YCS-57/70 | 70 | 81 | 562 | 242 | 42 | 150 | 25 |
62 | YCS-62/150 | 150 | 88.3 | 1330 | 335 | 55 | 163 | 38 |
93 | YCS-93/75 | 75 | 133 | 990 | 280 | 80 | 214 | 55 |
外形尺寸：
型 號 | YCS-12/40 | YCS-12/75 | YCS-21/50 | YCS-21/150 | YCS-33/60 | YCS-33/150 | YCS-57/70 | YCS-62/150 | YCS-93/75 |
A,mm | 135 | 188 | 163 | 325 | 183 | 333 | 230 | 323 | 265 |
B,mm | 175 | 263 | 213 | 475 | 243 | 483 | 300 | 473 | 340 |
C,mm | 20 | 20 | 27 | 27 | 33 | 33 | 42 | 55 | 80 |
D, mm | 70 | 70 | 100 | 100 | 114 | 114 | 150 | 163 | 214 |
E,mm | 55 | 55 | 73 | 73 | 90 | 90 | 118 | 130 | 170 |
F, mm | 40 | 40 | 53 | 53 | 65 | 65 | 90 | 100 | 136 |
J,mm | 38 | 38 | 50 | 50 | 62 | 62 | 85 | 96 | 132 |
K,mm | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 5 |
M，mm | - | - | - | 120 | - | 120 | - | - | - |
O,mm | M30 x 1.5 | M30 x 1.5 | M40 x 1.5 | M40 x 1.5 | M48 x 1.5 | M48 x 1.5 | M65 x2 | M78 x2 | M115 x 2 |
P, mm | 20 | 20 | 25 | 25 | 30 | 30 | 35 | 40 | 45 |
R，mm | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | - |
S，mm | - | - | - | 51 | - | 51 | 24 | 24 | 24 |
T，mm | - | - | - | - | - | - | 155 | 200 | 170 |
U，mm | 58 | 58 | 82 | 82 | 92 | 92 | 120 | 135 | 180 |
V，mm | 2xM8 | 2xM8 | 2 x Ml0 | 2 x Ml0 | 4 x Ml0 | 4 x Ml0 | 4 x M12 | 4x M12 | 4 x M16 |
W，mm | 30 | 30 | 35 | 35 | 40 | 40 | 50 | 60 | - |
X，mm | M70x2 | M70x2 | Ml00 x 2 | Ml00 x 2 | M110 x 2 | Mllo x 2 | M150 x 3 | M160 x 3 | - |
Y，mm | 7 | 7 | 10 | 10 | 10 | 10 | 12 | 12 | 15 |
