“ 在全球行業協會規定下，娛樂行業日常吊掛活動中，要求BGV D8+的標準及以上的葫蘆才能用于在人頭頂上移動，尤其是流行和應用于當前的智能控制系統，更加需要有足夠安全放心的葫蘆來保駕護航，CM電動葫蘆通過嚴謹檢測，符合CE認證，CSA認證及UL認證，并根據歐盟最新IGVW SQP2：2018標準，通過歐盟第三方檢測TUV認證，成為您智能控制系統吊掛之首選。”
CM D8+電動葫蘆系統操作臺適用各種復雜運動控制要求的應用場合，如流動演出演唱會，劇院劇場，體育場，演播廳，酒店商場等，這期重點為大家介紹一下CM電動葫蘆背后的變頻控制系統。
01
—
VD3000變頻驅動器
采用矢量變頻驅動電動葫蘆，獨立分布設計，配備高性能控制模板，實現位移、速度、重量等閉環控制，通過速度監控算法快速檢測葫蘆過載和堵轉，調速平滑穩定，實現零速懸停功能，重復定位精度0.1mm;電源采用標準歐規，信號采用EtherCAT通信方式，周期短，從站時間同步，驅動器整體連接不受信號線纜長度影響；
02
—

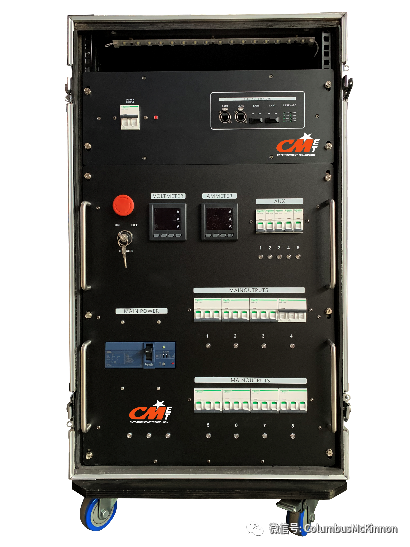

48CH PDES變頻控制柜
·一體化航空箱設計，配置系統電壓和電流監測功能，5路標準Camlock單極連接器接入電源：380-415VAC。主回路配置施耐德斷路器和漏電保護裝置，主控內置高性能進口安全繼電器，安全等級滿足SIL3標準，確保急停功能安全執行，并配置本地急停功能；
·2路以太網接口（2路光纖接口），7 路 EtherCAT接口實現信號通訊，通訊速率lOOMbps；整體運行周期短；
03
—

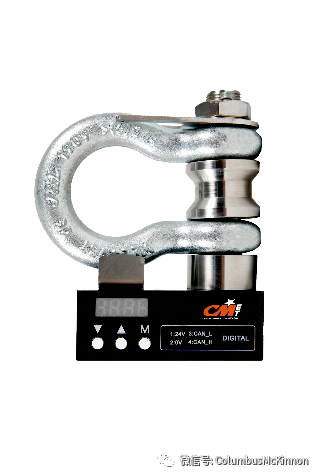

LC系列稱重傳感器
·LC系列稱重器是采用專業級卸扣與重量傳感器組成，整體安全系數5倍以上；
·支持單點與變頻驅動器通訊連接，且支持外部模擬輸出 4-20mA（需定制）；
·供電：24VDC;
04
—

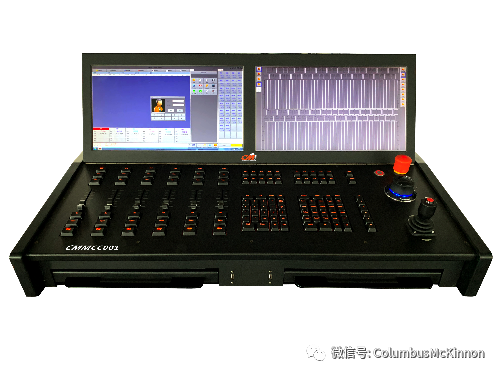

MCC001變頻系統操作臺
·雙17寸觸摸屏界面用于監視與操作；配備以太網,光纖,等接口,支持DMX512協議；
·一體化、網絡化控臺配置急停按鈕和3D 鼠標，多功能面板可同時操作 6 套場景
·采用閉環控制，實現零速懸停啟動，平滑無抖動，重復定位精度0.1mm；安全編組且不受限制，實時監控驅動器的狀態，檢測設備軌跡和位置同步性，多達同時運行6個場景，不受干擾；每個場景都有一個單獨的速度推桿，場景可以獨立運行且運行中可以調節速度，且同方向運行時，可實現不停車多Cue鏈接運行；
·配備安全急停裝置，突發事件設備可安全停車。安全停車滿足GB/T12668 SS0和SS1類停車，同時支持第三方急停控制；
05
—

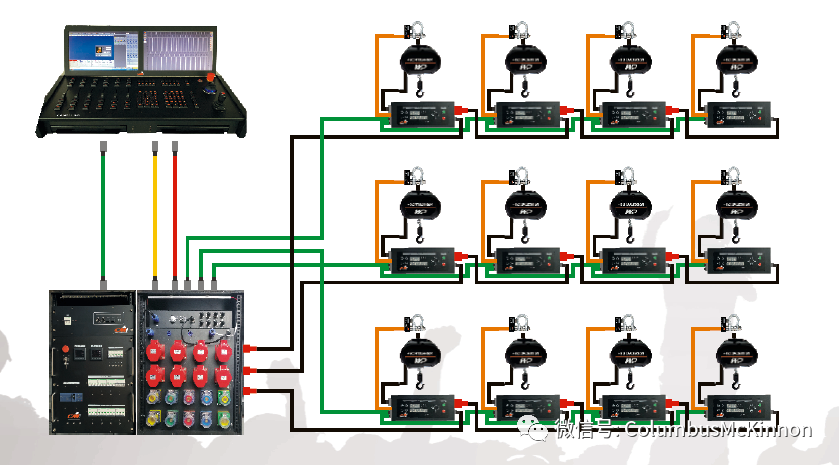

控制系統總連接圖：
