額定載荷 10 - 100 噸

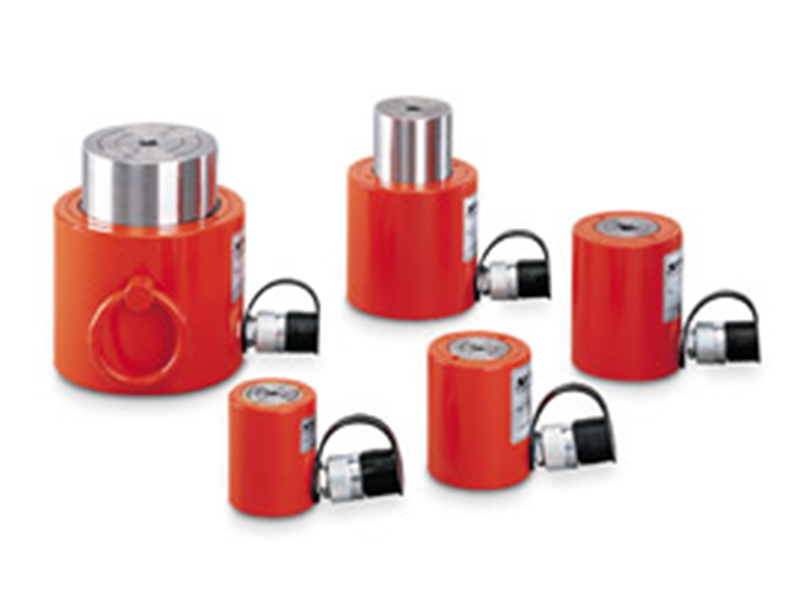

低高度液壓缸可用于在受限空間內各種提升，推拉，測量，擠壓等作業。緊湊的設計非常適用于以本體高度和適宜的行程長度為主要因素的場合，且方便攜帶。廣泛應用于諸多行業，如鋼鐵制造，土木工程，重型建筑行業，電廠和海油平臺等。由于薄型液壓缸的行程較短，不適合邊緣載荷作業。
產品特性：
采用Chro-Mo設計。
工作壓力700bar。
單作用原理，彈簧復位。
本體高度低，適用于狹窄空間。
外缸和活塞采用高強度鉻鉬鋼經熱處理制成。
止動固定環可承受滿載荷，并配有防污油封。
油管連接螺紋：3/8NPT含CFY-1型內絲螺紋
YLS-100/55配有兩個吊環。
YFS-100/15配有把手。
技術參數：
YLS系列短型液壓缸：
| 承載能力 t | 型 號 | 行 程 mm | 有效面積 cm2 | 蓄油量 cm3 | 本體高度 mm | 外缸直徑 mm | 重 量 kg |
| 10 | YLS-10/35 | 35 | 14.3 | 51 | 86 | 70 | 2.5 |
| 20 | YLS-20/45 | 45 | 28.6 | 128 | 100 | 85 | 4 |
| 30 | YLS-30/60 | 60 | 42.9 | 266 | 120 | 100 | 6.5 |
| 50 | YLS-50/60 | 60 | 71.5 | 426 | 122 | 125 | 10.4 |
| 100 | YLS-100/55 | 55 | 143 | 788 | 141 | 170 | 24 |
YFS系列薄型液壓缸：
承載能力 | 型 號 | 行 程 | 有效面積 | 蓄油量 | 本體高度 | 外缸直徑 | 重 量 |
10 | YFS-10/11 | 11 | 14.3 | 16 | 43 | 56 | 1.5 |
20 | YFS-20/15 | 15 | 28.6 | 31 | 60 | 76 | 3 |
30 | YFS-30/15 | 15 | 44.2 | 66 | 60 | 96 | 4.2 |
50 | YFS-50/15 | 15 | 71.5 | 107 | 70 | 145 | 8.7 |
100 | YFS-100/15 | 15 | 143 | 215 | 91 | 170 | 16 |
外形尺寸：
型 號 | YLS-10/35 | YLS-20/45 | YLS-30/60 | YLS-50/60 | YLS-100/55 | YFS-10/11 | YFS-20/15 | YFS-30/15 | YFS-50/15 | YFS-100/15 |
A,mm | 86 | 100 | 120 | 122 | 141 | 43 | 60 | 60 | 70 | 91 |
B,mm | 121 | 145 | 180 | 182 | 196 | 54 | 75 | 75 | 85 | 106 |
D,mm | 70 | 85 | 100 | 125 | 170 | 56 | 76 | 96 | 145 | 170 |
Dl,mm | - | - | - | - | - | 83 | 95 | 115 | - | - |
E,mm | 43 | 60 | 75 | 95 | 135 | 43 | 60 | 75 | 95 | 135 |
F,mm | 38 | 50 | 57 | 75 | 120 | 38 | 50 | 57 | 75 | 120 |
H,mm | 16 | 17 | 19 | 19 | 26 | 16 | 19 | 19 | 19 | 22 |
M,mm | - | - | - | - | 148 | - | - | - | - | 85 |
Q,mm | - | - | - | - | - | 28 | 38 | 48 | - | - |
R,mm | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 |
S,mm | - | - | - | - | 25 | - | - | - | - | 55 |
Z,° | 10 | 10 | 5 | 5 | - | 10 | 5 | 5 | 5 | - |
