額定載荷 2000 - 10000 公斤

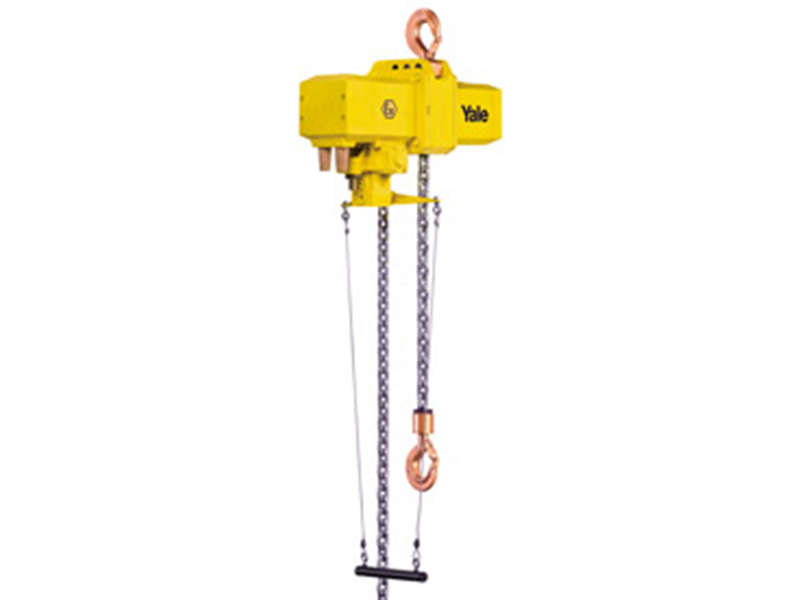

CPA型氣動環鏈葫蘆擁有全部額定工作級別和無限次啟動，是高強度工業應用的理想選擇。其封閉的構造，不受外界污染、潮濕和其它介質的影響。主要由三大部件組成，非常易于維護且經濟。
產品特性：
堅固耐用的旋轉活塞馬達具有可調節的制動器彈簧可以在氣源突然失去的情況下也可以有效地保持負載。
氣動馬達內部的開關調節閥保證高起動轉矩。
控制手柄4按鈕可以靈敏的控制葫蘆及小車的工作，并標配有急停開關。
大口徑消音器可以有效地降低排氣造成的噪音。
正常工作氣壓為4到6 bar。
采用油浸式潤滑的行星齒輪機構可以提供極其平穩的工作并減少設計尺寸。
起升鏈輪為5鏈窩設計，采用耐磨性好，硬度高的鋼材制成，與標配的起升鏈條配合使用可以保證平滑與準確的起升動作。
經過精密加工的導鏈槽十分堅固耐用，并可以方便的更換。
上下吊鉤的材質采用非老化，高韌性合金鋼，在超載使用時會發生變形而不會發生突然斷裂，保證了使用者的安全。
標配的起重鏈條具有加硬外殼及鍍鋅表層，與葫蘆機體的完美配合可以保證運行平穩及準確的運行。
產品選項：
可選配手動小車或氣動小車。
不銹鋼起重鏈條選項。
氣動三聯件選項（包括穩壓器、壓力表和潤滑器）。
技術參數：
型號 | 額定載荷 kg/鏈條數 | 標準起升高度 m | 空氣壓力 bar | 負載時起升速度* m/min | 無負載時起升速度* m/min | 負載時下降速度* m/min | 負載時耗氣量 m3/min | 風管最小內徑 mm | 下吊鉤鏈條數 | 葫蘆功率 kW | 凈重 kg | |||
吊鉤式 | 手推式 | 手拉式 | 氣動小車式 | |||||||||||
CPA 20-8 | 2000 | 3 | 6 | 7.4 | 9.9 | 11.0 | 4.7 | 25.4 | 1 | 2.6 | 121 | 184 | 188 | 199 |
CPA 30-6 | 3000 | 3 | 6 | 6.0 | 9.9 | 13.0 | 4.7 | 25.4 | 1 | 3.2 | 121 | 184 | 188 | 199 |
CPA 40-4 | 4000 | 3 | 6 | 3.7 | 5.0 | 5.5 | 4.7 | 25.4 | 2 | 2.6 | 140 | 202 | 206 | 218 |
CPA 50-3 | 5000 | 3 | 6 | 3.4 | 5.0 | 6.0 | 4.7 | 25.4 | 2 | 3.0 | 140 | 202 | 206 | 218 |
CPA 60-3 | 6000 | 3 | 6 | 3.0 | 5.0 | 6.5 | 4.7 | 25.4 | 2 | 3.2 | 140 | 202 | 206 | 218 |
CPA 75-2 | 7500 | 3 | 6 | 2.0 | 3.3 | 4.3 | 4.7 | 25.4 | 3 | 3.2 | - | - | - | - |
CPA 100-3 | 10000 | 3 | 6 | 3.4 | 5.0 | 6.0 | 9.4 | 25.4 | 4 | 2x3.0 | - | - | - | - |
外形尺寸：
型號 | CPA 20-8 | CPA 30-6 | CPA 40-4 | CPA 50-3 | CPA 60-3 | CPA 75-2 | CPA 100-3 |
A, mm | 516 | 516 | 681 | 681 | 681 | 950 | 1068 |
A1, mm | 286 | 286 | 428 | 428 | 428 | 479 | 651 |
B, mm | 35 | 35 | 45 | 45 | 47 | 60 | 60 |
C, mm | 37 | 37 | 46 | 46 | 42 | 52 | 52 |
D, mm | 24 | 24 | 30 | 30 | 30 | 40/45 | 40/45 |
F1, mm | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
F2, mm | 165 | 165 | 165 | 165 | 165 | 165 | 165 |
G, mm | 220 | 220 | 220 | 220 | 220 | 220 | 581 |
G1, mm | 180 | 180 | 140 | 140 | 140 | 268 | 311 |
G2 (13 m), mm | 258 | 258 | 218 | 218 | 218 | - | - |
G2 (21 m), mm | 278 | 278 | 238 | 238 | 238 | 345 | 408 |
H1, mm | 110 | 110 | 110 | 110 | 110 | 110 | 110 |
H2, mm | 135 | 135 | 135 | 135 | 135 | 307 | 256 |
H3,mm | 115 | 115 | 115 | 115 | 115 | 115 | 115 |
K1, mm | 100 | 100 | 100 | 100 | 100 | 92 | 92 |
K2, mm | 51 | 51 | 51 | 51 | 51 | 62 | 62 |
M, mm | 50 | 50 | 9.6 | 9.6 | 9.6 | 139 | 181 |
N, mm | 60 | 60 | 100 | 100 | 100 | 136 | 291 |
Q1, mm | 272 | 272 | 272 | 272 | 272 | 272 | 272 |
Q2, mm | 325 | 325 | 325 | 325 | 325 | 325 | 325 |
型號 | CPA 20-8 | CPA 30-6 | CPA 40-4 | CPA 50-3 | CPA 60-3 | CPA 75-2 | CPA 100-3 |
A2 (13 m),mm | 430 | 430 | 430 | 430 | 430 | - | - |
A2 (21 m),mm | 530 | 530 | 530 | 530 | 530 | 530 | 530 |
A4,mm | 465 | 465 | 615 | 615 | 615 | 855 | 965 |
A5,mm | 298 | 298 | 298 | 298 | 298 | 477 | 425 |
A6, mm | 190 | 190 | 190 | 190 | 190 | 182 | 182 |
b， mm | A = 98 - 180/B = 180 - 300 | A = 98 - 180/B = 180 - 300 | A = 98 - 180/B =180 - 300 | A = 98 - 180/B = 180 - 300 | A = 98 - 180/B = 180 - 300 | 125 - 310 | 125 - 310 |
F， mm | 150 | 150 | 150 | 150 | 150 | 113 | 113 |
I， mm | 142.5 | 142.5 | 142.5 | 142.5 | 142.5 | 130 | 130 |
L1， mm | 209 | 209 | 209 | 209 | 209 | 200 | 200 |
L2， mm | 262.5 | 262.5 | 262.5 | 262.5 | 262.5 | 215 | 215 |
L3， mm | 265 | 265 | 265 | 265 | 265 | 265 | 265 |
L4， mm | 213 | 213 | 253 | 253 | 253 | 291 | 291 |
L5， mm | 312 | 312 | 272 | 272 | 272 | - | - |
L6， mm | 315 | 315 | 275 | 275 | 275 | - | - |
O， mm | 125 | 125 | 125 | 125 | 125 | 150 | 150 |
P， mm | 208 | 208 | 208 | 208 | 208 | 208 | 208 |
P1， mm | 284 | 284 | 284 | 284 | 284 | 284 | 284 |
S， mm | b+70 | b+70 | b+70 | b+70 | b+70 | b+98 | b+98 |
t， mm | 27 | 27 | 27 | 27 | 27 | 40 | 40 |
T1 size A | 182 | 182 | 182 | 182 | 182 | 270 | 270 |
T1 size B | 242 | 242 | 242 | 242 | 242 | 270 | 270 |
