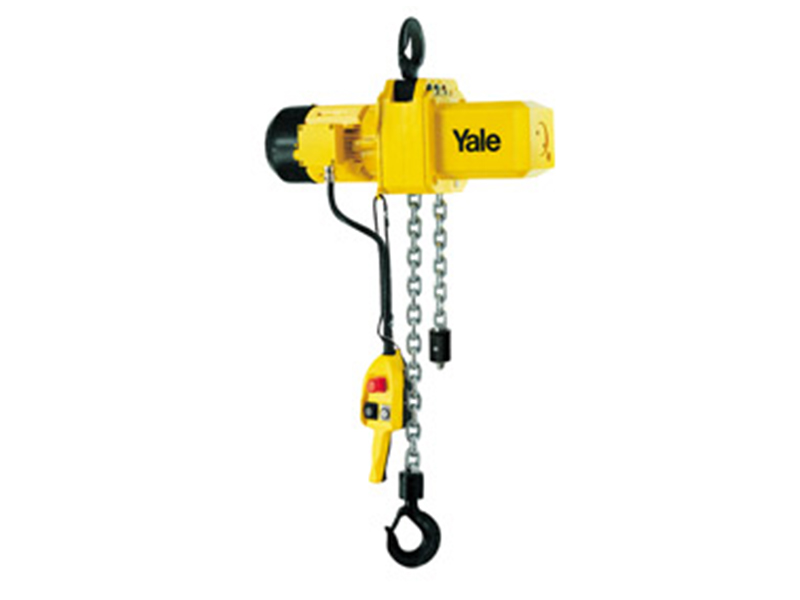

額定載荷 1600 - 10000 公斤
本系列電動葫蘆產品是為了滿足專業應用而設汁的高品質產品。高效而且耐用，機體由三大主要部分組成，易于維護而且維修成本低。
產品特性：
齒輪箱不需要進行額外的潤滑維護。
電機標準配置熱敏過熱保護裝置。
重級工作制的鼠籠電機馬達制動器采川更加安全的常閉式結構，只有在通電情況下通過電磁線圈的動作才可以打開彈簧的制動壓力，即使在突然斷電的情況下也可以保證重物不會發生自由滑落。
電機的防護等級為IP54，F(xiàn)級絕緣等級。
控制手柄防護等級為IP65。
起升鏈輪為5鏈窩設計，采用耐磨性好，硬度高的鋼材制成，與標準配置的起升鏈條配合使用可以保證平滑與準確的起升動作。
采用油浸式潤滑的行星齒輪機構使工作特別的平穩。
標準配置的起重鏈條具有加硬外殼及鍍镩衣層，與葫蘆機體的完美配合可以保證運行平穩及準確的運行。
上下吊鉤的材質采用抗老化，高韌度合金鋼，在萬一發生超載使用時會首先發生變形而不會突然斷裂，保證了使用者的安全。
過載保護裝置，易于調節
產品選項：
柔性集鏈袋
不銹鋼起升鏈條
不銹鋼電機制動器
可90度旋轉上吊鉤
旋片式可調上下限位裝置
緩沖塊
技術參數：
| 型號 | 額定載荷/鏈條數 | 環鏈規格 dxp mm | FEM 工作級別 | 標準起升速度 快速 m/min | 標準起升速度 慢速 m/min | 電機功率 kW | 電機持續接電率 ED % |
| CPE(F) 16-8 | 1600/1 | 11 x 31 | 1Am | 8 | 2 | 2.3/0.58 | 40/20 |
| CPE(F) 20-8 | 2000/1 | 11 x 31 | 1Bm | 8 | 2 | 2.8/0.7 | 25/15 |
| CPE(F) 25-5 | 2500/1 | 11 x 31 | 1Am | 5 | 1.25 | 2.3/0.58 | 40/20 |
| CPE(F) 30-5 | 3000/1 | 11 x 31 | 1Bm | 5 | 1.25 | 2.8/0.7 | 25/15 |
| CPE(F) 32-4 | 3200/2 | 11 x 31 | 1Am | 4 | 1 | 2.3/0.58 | 40/20 |
| CPE(F) 40-4 | 4000/2 | 11 x 31 | 1Bm | 4 | 1 | 2.8/0.7 | 25/15 |
| CPE(F) 50-2 | 5000/2 | 11 x 31 | 1Am | 2.5 | 0.6 | 2.3/0.58 | 40/20 |
| CPE(F) 75-1.6 | 7500/3 | 11 x 31 | 1Am | 1.6 | 0.4 | 2.8/0.58 | 40/20 |
| CPE(F) 100-2 | 10000/4 | 11 x 31 | 1Am | 2.5 | 0.6 | 2x2.3/0.58 | 40/20 |
| 型號 | 吊鉤安裝凈重 * kg | 集成手推式小車 凈重* kg | 集成手拉式小車 凈重 * kg | 集成電動小車** 凈重* kg |
| CPE(F) 16-8 | 93 | 155 | 159 | 169 |
| CPE(F) 20-8 | 93 | 155 | 159 | 169 |
| CPE(F) 25-5 | 93 | 155 | 159 | 169 |
| CPE(F) 30-5 | 93 | 155 | 159 | 169 |
| CPE(F) 32-4 | 112 | 174 | 178 | 187 |
| CPE(F) 40-4 | 112 | 174 | 178 | 187 |
| CPE(F) 50-2 | 112 | 174 | 178 | 187 |
| CPE(F) 100-2 | 287 | - | 390 | 411 |
* 3米起重高度凈重

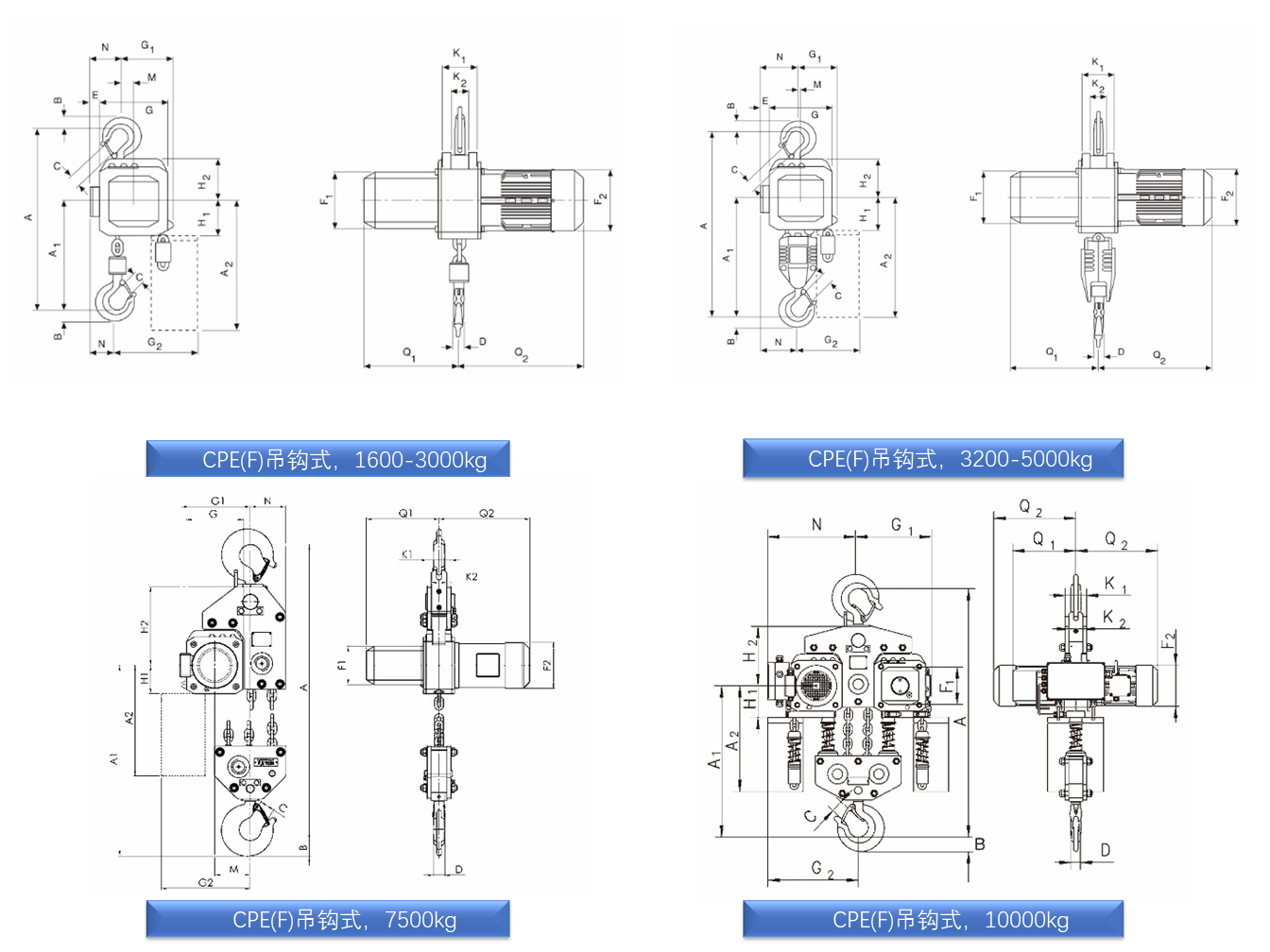

CPE(F)外形尺寸：
型號 | CPE(F) 16-8 | CPE(F) 20-8 | CPE(F) 25-5 | CPE(F) 30-5 | CPE(F) 32-4 | CPE(F) 40-4 | CPE(F) 50-2 | CPE(F) 75-1.6 | CPE(F) 100-2 |
A, mm | 516 | 516 | 516 | 516 | 681 | 681 | 681 | 950 | 1068 |
A1, mm | 286 | 286 | 286 | 286 | 428 | 428 | 428 | 479 | 651 |
A2 (13 m), mm | 430 | 430 | 430 | 430 | 430 | 430 | 430 | - | - |
A2 (21 m), mm | 530 | 530 | 530 | 530 | 530 | 530 | 530 | 530 | 555 |
B, mm | 35 | 35 | 35 | 35 | 45 | 45 | 45 | 60 | 60 |
C, mm | 37 | 37 | 37 | 37 | 46 | 46 | 46 | 52 | 52 |
D, mm | 24 | 24 | 24 | 24 | 30 | 30 | 30 | 40/45 | 40/45 |
E, mm | 24 | 24 | 24 | 24 | 24 | 24 | 24 | - | - |
F1, mm | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
F2, mm | 178 | 178 | 178 | 178 | 178 | 178 | 178 | 178 | 178 |
G, mm | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 705 |
G1, mm | 180 | 180 | 180 | 180 | 140 | 140 | 140 | 268 | 315 |
G2 (13 m), mm | 257 | 257 | 257 | 257 | 218 | 218 | 218 | - | - |
G2 (21 m), mm | 277 | 277 | 277 | 277 | 238 | 238 | 238 | 345 | 408 |
H1, mm | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 135 |
H2, mm | 135 | 135 | 135 | 135 | 135 | 135 | 135 | 307 | 256 |
Kl, mm | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 92 | 92 |
K2, mm | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 62 | 62 |
M, mm | 50 | 50 | 50 | 50 | 9.6 | 9.6 | 9.6 | 138 | - |
N, mm | 84 | 84 | 84 | 84 | 124 | 124 | 124 | 136 | 390 |
Q1, mm | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
Q2 (CPE), mm | 362 | 362 | 362 | 362 | 362 | 362 | 362 | 362 | 362 |
Q2 (CPEF), mm | 417 | 417 | 417 | 417 | 417 | 417 | 417 | 417 | 417 |

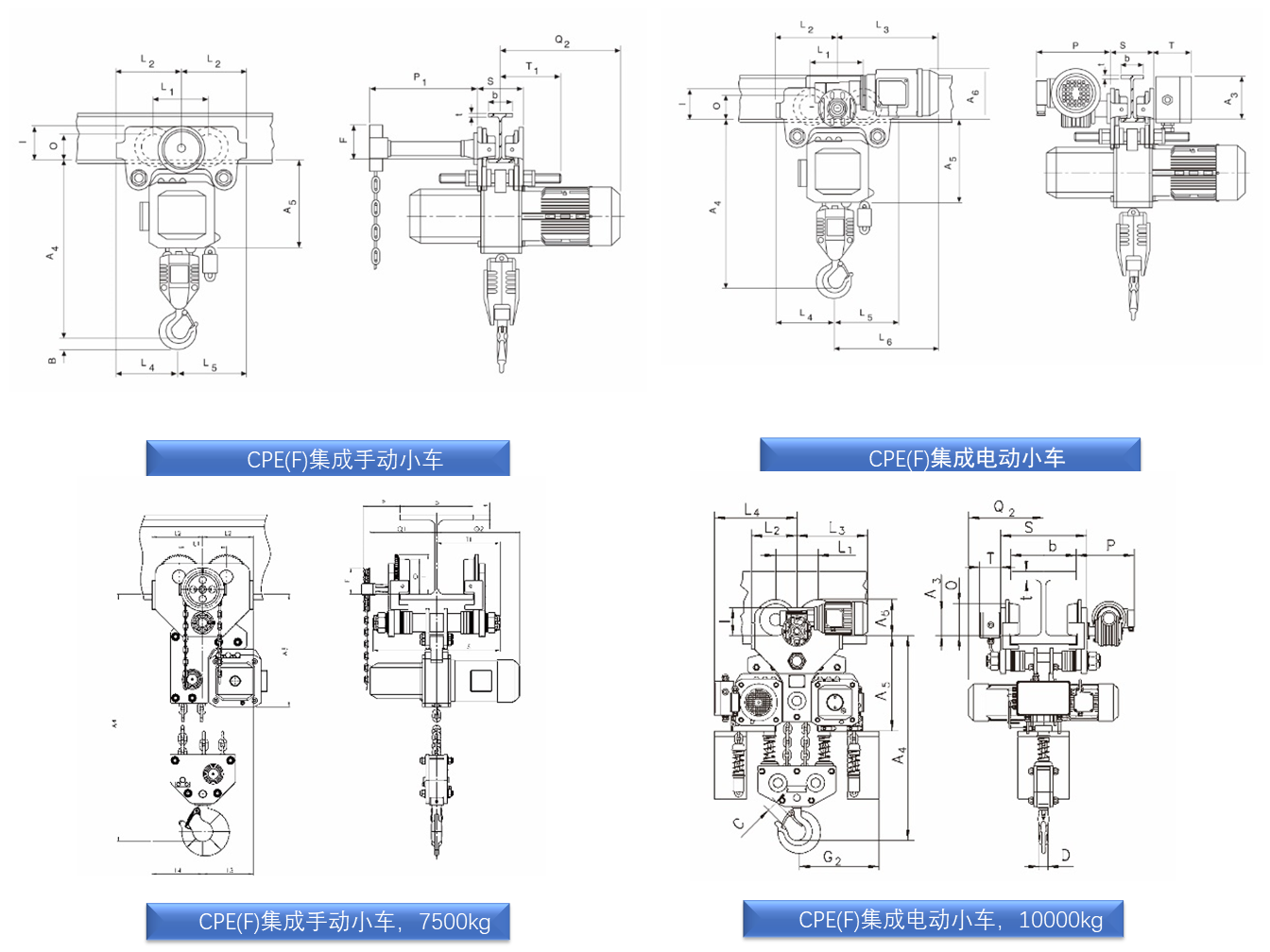

CPE(F)集成小車外形尺寸：
型號 | CPE(F) 16-8 | CPE(F) 20-8 | CPE(F) 25-5 | CPE(F) 30-5 | CPE(F) 32-3 | CPE(F) 40-4 | CPE(F) 50-2 | CPE(F) 75-1.6 | CPE(F) 100-2 |
A3, mm | 143 | 143 | 143 | 143 | 143 | 143 | 143 | - | 110 |
A4, mm | 465 | 465 | 465 | 465 | 615 | 615 | 615 | 855 | 965 |
A5, mm | 298 | 298 | 298 | 298 | 298 | 298 | 298 | 477 | 450 |
A6, mm | 178 | 178 | 178 | 178 | 178 | 178 | 178 | - | 170 |
b, mm | A = 98 - 180/ | A = 98 - 180/ | A = 98 - 180/ | A = 98 - 180/ | A = 98 - 180/ | A = 98 - 180/ | A = 98 - 180/ | A = 98 - 180/ | A = 98 - 180/ |
F, mm | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 113 | 113 |
l, mm | 142.5 | 142.5 | 142.5 | 142.5 | 142.5 | 142.5 | 142.5 | 170 | 170 |
L1, mm | 209 | 209 | 209 | 209 | 209 | 209 | 209 | 200 | 200 |
L2, mm | 262.5 | 262.5 | 262.5 | 262.5 | 262.5 | 262.5 | 262.5 | 215 | 215 |
L3 (VTE), mm | 292 | 292 | 292 | 292 | 292 | 292 | 292 | - | 335 |
L3 (VTEF), mm | 296 | 296 | 296 | 296 | 296 | 296 | 296 | - | 335 |
L4, mm | 213 | 213 | 213 | 213 | 253 | 253 | 253 | 215 | 390 |
L5, mm | 312 | 312 | 312 | 312 | 272 | 272 | 272 | 215 | 215 |
L6 (VTE), mm | 342 | 342 | 342 | 342 | 302 | 342 | 342 | - | - |
L6 (VTEF), mm | 346 | 346 | 346 | 346 | 306 | 306 | 306 | - | - |
0, mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 150 | 150 |
P (VTE), mm | 197 | 197 | 197 | 197 | 197 | 197 | 197 | - | 273 |
P (VTEF), mm | 205 | 205 | 205 | 205 | 205 | 205 | 205 | - | 280 |
P1, mm | 229 | 229 | 229 | 229 | 229 | 229 | 229 | - | 110 |
S, mm | b+70 | b+70 | b+70 | b+70 | b+70 | b+70 | b+70 | b+98 | b+98 |
T, mm | 97 | 97 | 97 | 97 | 97 | 97 | 97 | - | 97 |
tmax., mm | 27 | 27 | 27 | 27 | 27 | 27 | 27 | 40 | 40 |
具體見樣冊：
《石油天然氣行業應用產品樣冊》.pdf
