額定載荷 2000 - 10000 公斤

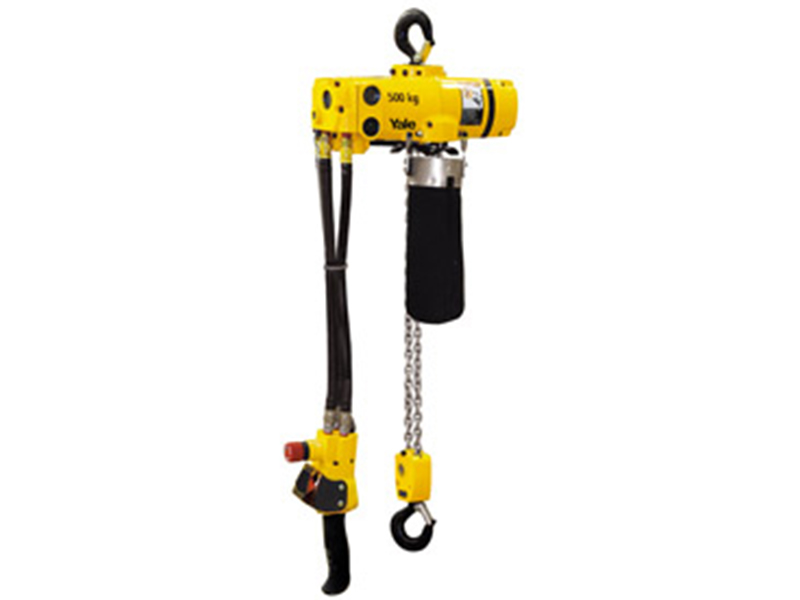

CPA型氣動環鏈葫蘆擁有全部額定工作級別和無限次啟動，是高強度工業應用的理想選擇。其封閉的構造，不受外界污染、潮濕和其它介質的影響。主要由三大部件組成，非常易于維護且經濟。
產品特性：
正常工作氣壓為4 - 6 bar。
堅固耐用的旋轉活塞馬達配有可調節的彈簧壓力剎車片，即使在供氣故障時，也能有效保持負載。
采用油浸式潤滑的行星齒輪機構可以提供極其平穩的工作并減少設計尺寸。
氣動馬達內部的開關調節閥保證高起動轉矩。
大口徑消音器可以有效地降低排氣造成的噪音。
控制手柄4按鈕可以靈敏的控制葫蘆及小車的工作，并標配有急停開關。
精心設計的組裝式部件降低了產品高度（3000公斤以下使用單鏈形式）
起升鏈輪為5鏈窩設計，采用耐磨性好，硬度高的鋼材制成，與標配的起升鏈條配合使用可以保證平滑與準確的起升動作。
落鍛的懸掛系統和吊鉤采用高強度的非時效鋼同時配有堅固的安全彈簧鎖。
標準扁平鏈做加硬處理及表面鍍鋅處理，與起重鏈條的完美配合可以保證運行平穩及準確的運行。符合所有過內外的標準。
MEDIUM等級或是采用鍍銅的上吊鉤和起重吊鉤。
HIGH級別采用不銹鋼起重鏈。
產品選項：
吊鉤式和集成小車式。
BASIC、MEDIUM、HIGH三種級別小車可選
線控
限位開關
鏈帶
技術參數：
CPA ATEX BASIC II 3 GD c IIB T4/II 2 GD c IIA T4技術參數 | ||||||||||
型號 | EAN-No.4025092* | 額定載荷 kg/ 下吊鉤鏈條數量 | 負載時起升速度* m/min | 空載時起升速度* m/min | 負載時下降速度* m/min | 電機功率 kW | 凈重 ** 吊鉤式 kg | 凈重 ** 手推小車式 kg | 凈重 ** 手拉小車 kg | 凈重 ** 氣動小車式 kg |
CPA ATEX 20-8 | *377942 | 2000/1 | 7.4 | 9.9 | 11.0 | 2.6 | 121 | 184 | 188 | 199 |
CPA ATEX 30-6 | *377959 | 3000/1 | 6.0 | 9.9 | 13.0 | 3.0 | 121 | 184 | 188 | 199 |
CPA ATEX 40-4 | *377966 | 4000/2 | 3.7 | 5.0 | 5.5 | 2.6 | 140 | 202 | 206 | 218 |
CPA ATEX 50-3 | *377973 | 5000/2 | 3.4 | 5.0 | 6.0 | 3.0 | 140 | 202 | 206 | 218 |
CPA ATEX 75-2 | *377980 | 7500/2 | 2.0 | 3.3 | 4.3 | 3.2 | - | - | - | - |
CPA ATEX 100-3 | *377997 | 10000/4 | 3.4 | 5.0 | 6.0 | 2 x 3.0 | - | - | - | - |
CPA ATEX MEDIUM II 2 GD c IIB T4技術參數 | ||||||||||
型號 | EAN-No.4025092* | 額定載荷 kg/ 下吊鉤鏈條數量 | 負載時起升速度* m/min | 空載時起升速度* m/min | 負載時下降速度* m/min | 電機功率 kW | 凈重 ** 吊鉤式 kg | 凈重 ** 手推小車式 kg | 凈重 ** 手拉小車 kg | 凈重 ** 氣動小車式 kg |
CPA ATEX 20-8 | *393690 | 2000/1 | 7.4 | 9.9 | 11.0 | 2.6 | 121 | 184 | 188 | 199 |
CPA ATEX 30-6 | *409438 | 3000/1 | 6.0 | 9.9 | 13.0 | 3.0 | 121 | 184 | 188 | 199 |
CPA ATEX 40-4 | *409469 | 4000/2 | 3.7 | 5.0 | 5.5 | 2.6 | 140 | 202 | 206 | 218 |
CPA ATEX 50-3 | *409483 | 5000/2 | 3.4 | 5.0 | 6.0 | 3.0 | 140 | 202 | 206 | 218 |
CPA ATEX 75-2 | *410175 | 7500/2 | 2.0 | 3.3 | 4.3 | 3.2 | - | - | - | - |
CPA ATEX 100-3 | *409520 | 10000/4 | 3.4 | 5.0 | 6.0 | 2 x 3.0 | - | - | - | - |
CPA ATEX HIGH II 2 GD c IIC T4技術參數 | ||||||||||
型號 | EAN-No.4025092* | 額定載荷 kg/ 下吊鉤鏈條數量 | 負載時起升速度* m/min | 空載時起升速度* m/min | 負載時下降速度* m/min | 電機功率 kW | 凈重 ** 吊鉤式 kg | 凈重 ** 手推小車式 kg | 凈重 ** 手拉小車 kg | 凈重 ** 氣動小車式 kg |
CPA ATEX 20-8 | *409872 | 2000/1 | 7.4 | 9.9 | 11.0 | 2.6 | 121 | 184 | 188 | 199 |
CPA ATEX 40-4 | *409995 | 4000/2 | 3.7 | 5.0 | 5.5 | 2.6 | 140 | 202 | 206 | 218 |
CPA ATEX 75-2 | *410045 | 6000/3 | 2.0 | 3.3 | 4.3 | 3.2 | - | - | - | - |
CPA ATEX 100-3 | *409926 | 8000/4 | 3.4 | 5.0 | 6.0 | 2 x 3.0 | - | - | - | - |
* 指大氣口為6bar情況下，負載時耗氣量為4.7m3/min，CPA 100-2耗氣量口：9.4m3/min。
* 指3米起升高度的重量，起升告訴可選
* HIGH級別的在發貨時已經貼上降級后的載荷標簽
小車
額定載荷 kg | 尺寸 | 工字鋼寬度b | 工字鋼厚度T max. mm | 最小轉彎半徑 m | 氣動小車速度 m/min | 氣動小車功率 kW |
2000-6000 | A | 98-180 | 27 | 2.0 | 18 | 0.55 |
2000-6000 | B | 180-300 | 27 | 1.8 | 18 | 0.55 |
7500-10000 | B | 125-310 | 40 | 1.8 | - | - |
外形尺寸：
型號 | CPA 20-8 | CPA 30-6 | CPA 40-4 | CPA 50-3 | CPA 60-3 | CPA 75-2 | CPA 100-3 |
A, mm | 516 | 516 | 681 | 681 | 681 | 950 | 1068 |
A1, mm | 286 | 286 | 428 | 428 | 428 | 479 | 651 |
B, mm | 35 | 35 | 45 | 45 | 47 | 60 | 60 |
C, mm | 37 | 37 | 46 | 46 | 42 | 52 | 52 |
D, mm | 24 | 24 | 30 | 30 | 30 | 40/45 | 40/45 |
F1, mm | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
F2, mm | 165 | 165 | 165 | 165 | 165 | 165 | 165 |
G, mm | 220 | 220 | 220 | 220 | 220 | 220 | 581 |
G1, mm | 180 | 180 | 140 | 140 | 140 | 268 | 311 |
G2 (13 m), mm | 258 | 258 | 218 | 218 | 218 | - | - |
G2 (21 m), mm | 278 | 278 | 238 | 238 | 238 | 345 | 408 |
H1, mm | 110 | 110 | 110 | 110 | 110 | 110 | 110 |
H2, mm | 135 | 135 | 135 | 135 | 135 | 307 | 256 |
H3,mm | 115 | 115 | 115 | 115 | 115 | 115 | 115 |
K1, mm | 100 | 100 | 100 | 100 | 100 | 92 | 92 |
K2, mm | 51 | 51 | 51 | 51 | 51 | 62 | 62 |
M, mm | 50 | 50 | 9.6 | 9.6 | 9.6 | 139 | 181 |
N, mm | 60 | 60 | 100 | 100 | 100 | 136 | 291 |
Q1, mm | 272 | 272 | 272 | 272 | 272 | 272 | 272 |
Q2, mm | 325 | 325 | 325 | 325 | 325 | 325 | 325 |
型號 | CPA 20-8 | CPA 30-6 | CPA 40-4 | CPA 50-3 | CPA 60-3 | CPA 75-2 | CPA 100-3 |
A2 (13 m),mm | 430 | 430 | 430 | 430 | 430 | - | - |
A2 (21 m),mm | 530 | 530 | 530 | 530 | 530 | 530 | 530 |
A4,mm | 465 | 465 | 615 | 615 | 615 | 855 | 965 |
A5,mm | 298 | 298 | 298 | 298 | 298 | 477 | 425 |
A6, mm | 190 | 190 | 190 | 190 | 190 | 182 | 182 |
b， mm | A = 98 - 180/B = 180 - 300 | A = 98 - 180/B = 180 - 300 | A = 98 - 180/B =180 - 300 | A = 98 - 180/B = 180 - 300 | A = 98 - 180/B = 180 - 300 | 125 - 310 | 125 - 310 |
F， mm | 150 | 150 | 150 | 150 | 150 | 113 | 113 |
I， mm | 142.5 | 142.5 | 142.5 | 142.5 | 142.5 | 130 | 130 |
L1， mm | 209 | 209 | 209 | 209 | 209 | 200 | 200 |
L2， mm | 262.5 | 262.5 | 262.5 | 262.5 | 262.5 | 215 | 215 |
L3， mm | 265 | 265 | 265 | 265 | 265 | 265 | 265 |
L4， mm | 213 | 213 | 253 | 253 | 253 | 291 | 291 |
L5， mm | 312 | 312 | 272 | 272 | 272 | - | - |
L6， mm | 315 | 315 | 275 | 275 | 275 | - | - |
O， mm | 125 | 125 | 125 | 125 | 125 | 150 | 150 |
P， mm | 208 | 208 | 208 | 208 | 208 | 208 | 208 |
P1， mm | 284 | 284 | 284 | 284 | 284 | 284 | 284 |
S， mm | b+70 | b+70 | b+70 | b+70 | b+70 | b+98 | b+98 |
t， mm | 27 | 27 | 27 | 27 | 27 | 40 | 40 |
T1 size A | 182 | 182 | 182 | 182 | 182 | 270 | 270 |
T1 size B | 242 | 242 | 242 | 242 | 242 | 270 | 270 |
